ອຸປະກອນການ extrusion ເພດານ PVC

PVC ເພດານ extrusion ອຸປະກອນອຸປະກອນ ສາຍການຜະລິດ profile ໃຊ້ SJSZ-65/132 series conical twin-screw extruders, stainless steel vacuum shaping platforms, crawler tractors, automatic cutting machineintegrated, and flipping unloading racks. ເວທີຮູບຮ່າງໄດ້ຖືກຕິດຕັ້ງດ້ວຍປັ໊ມສູນຍາກາດທີ່ມີຄວາມກົດດັນສູງແລະປັ໊ມນ້ໍາ, ເຊິ່ງສາມາດປັບໄດ້ສີ່ມິຕິລະດັບ. ລົດໄຖນາແມ່ນ clamped pneumatically. ເຄື່ອງຕັດຄວາມຍາວຄົງທີ່ອັດຕະໂນມັດໃຊ້ສະຫຼັບການເດີນທາງເພື່ອຕັດເປັນຄວາມຍາວຄົງທີ່. ຊັ້ນວາງຊ້ອນກັນມີຄວາມຍາວ 6 ແມັດ, ເຮັດດ້ວຍເຫຼັກສະແຕນເລດ, ແລະປ່ຽງດ້ວຍລົມ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

PVC ເພດານ extrusion ອຸປະກອນສາຍການຜະລິດ

ສາຍການຜະລິດ profile ໃຊ້ SJSZ-65/132 series conical twin-screw extruders, stainless steel vacuum shaping platforms, crawler tractors, automatic cutting machineintegrated, and flipping unloading racks. ເວທີຮູບຮ່າງໄດ້ຖືກຕິດຕັ້ງດ້ວຍປັ໊ມສູນຍາກາດທີ່ມີຄວາມກົດດັນສູງແລະປັ໊ມນ້ໍາ, ເຊິ່ງສາມາດປັບໄດ້ສີ່ມິຕິລະດັບ. ລົດໄຖນາແມ່ນ clamped pneumatically. ເຄື່ອງຕັດຄວາມຍາວຄົງທີ່ອັດຕະໂນມັດໃຊ້ສະຫຼັບການເດີນທາງເພື່ອຕັດເປັນຄວາມຍາວຄົງທີ່. ຊັ້ນວາງຊ້ອນກັນມີຄວາມຍາວ 6 ແມັດ, ເຮັດດ້ວຍເຫຼັກສະແຕນເລດ, ແລະປ່ຽງດ້ວຍລົມ.

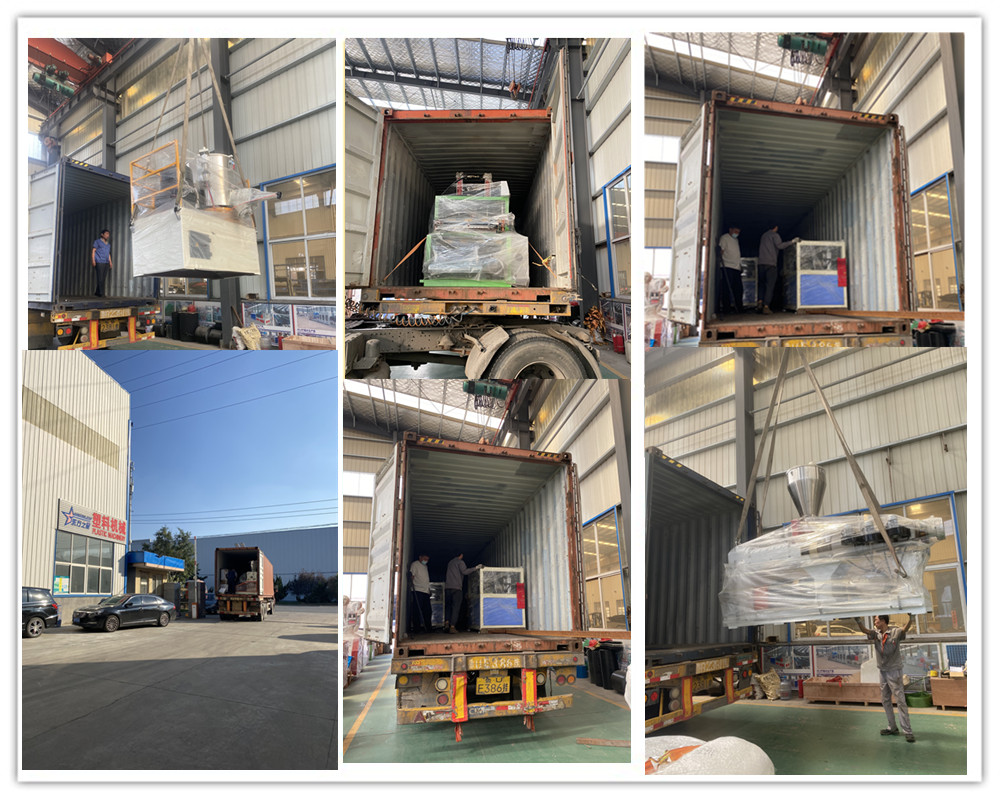

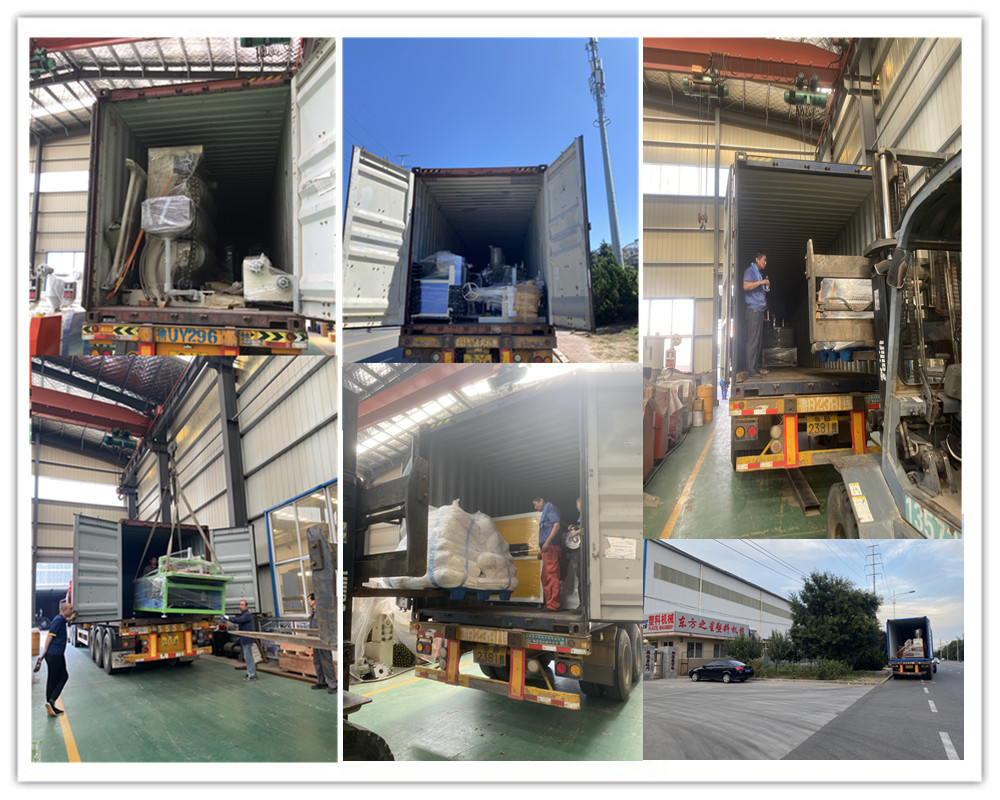

ກໍລະນີ

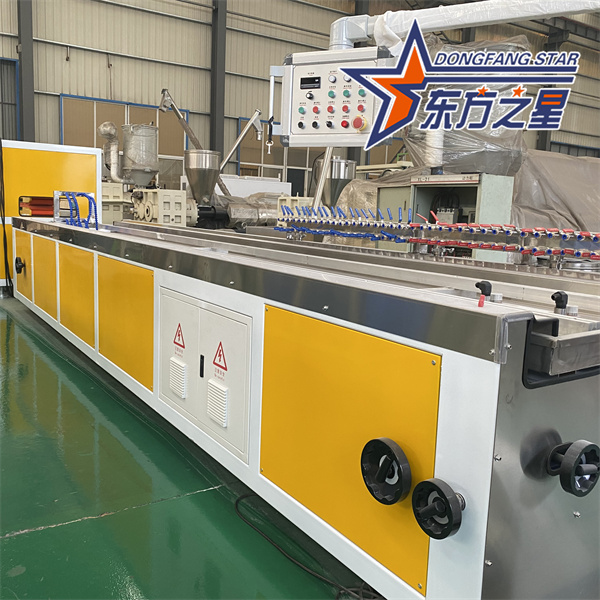

ການສະແດງຜະລິດຕະພັນ

ໂຄງການ	ຕົວກໍານົດການດ້ານວິຊາການ

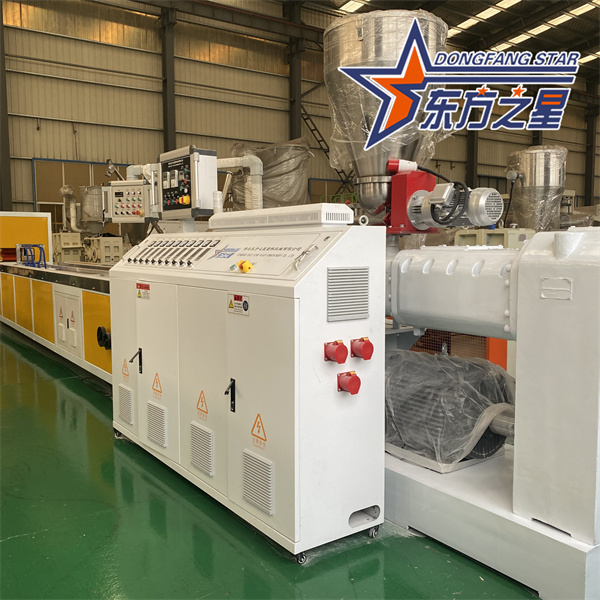

ເຄື່ອງຈັກຕົ້ນຕໍ
ຕູ້ຄວບຄຸມໄຟຟ້າ	* ສະຫຼັບອາກາດ: Chint * ຄວາມຫນາຂອງເຫລໍກທີ່ໃຊ້ບໍ່ຫນ້ອຍກວ່າ 1.5 ມມ, ແລະອົງປະກອບໄຟຟ້າທັງຫມົດແມ່ນຍີ່ຫໍ້ທີ່ມີຊື່ສຽງ
ປະລິມານການຜະລິດ (kg / h)	100-200 (ແຕກຕ່າງກັນກັບປະລິມານ extrusion ທີ່ແຕກຕ່າງກັນຂອງອຸປະກອນການປຸງແຕ່ງແລະສະພາບການດໍາເນີນງານ)
ຂະໜາດ (ມມ)	3670 x 1500 x 2350 ມມ
ນ້ຳໜັກ (kg)	3000 ກິໂລ
ການວັດແທກອັດຕະໂນມັດແລະການໃຫ້ອາຫານ hopper	ວັດສະດຸ: ສະແຕນເລດ
ສາຍສົ່ງໄຟຟ້າ	ລະບົບສາມເຟດສີ່ສາຍ
ເຄື່ອງຄວບຄຸມອຸນຫະພູມ, ມີຫນ້າທີ່ຢຸດສຸກເສີນແລະປ້ອງກັນ	ຕາຕະລາງຄວບຄຸມອຸນຫະພູມອັດສະລິຍະ ຟັງຊັນປຸກປ້ອງກັນໃນໄລຍະປະຈຸບັນ ລະບົບປ້ອງກັນແຮງດັນສູງເກີນ.
ຄຸນສົມບັດ	shear ສູງ, ຜົນກະທົບ plasticizing ດີ, ຜົນຜະລິດສູງ (100-160kg / h) ຄວາມໄວ extrusion profile ຂອງຂະຫນາດທີ່ສອດຄ້ອງກັນເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຜົນຜະລິດຂອງສາຍການຜະລິດ. ວັດສະດຸການຜະລິດລະດັບສູງແລະພາກສ່ວນທີ່ທົນທານມີຄຸນສົມບັດ rugged.
ຂໍ້ມູນແຜງປະຕິບັດງານຖືກສະແດງແນວໃດ	ຈໍສະແດງຜົນດິຈິຕອນ
Screw: ໂລຫະປະສົມທີ່ມີຄຸນນະພາບສູງ 38CrMoAIA nitride layer ຄວາມຫນາ 0.7mm, ຄວາມແຂງຂອງຫນ້າດິນ HV940, Ra0.4um ຍີ່ຫໍ້ທີ່ມີຊື່ສຽງຂອງຈີນ
ເສັ້ນຜ່າສູນກາງ (ມມ)	65/132 ມມ
ຄວາມຍາວທີ່ໃຊ້ໄດ້ (ມມ)	2140ມມ
ປະລິມານ	ມາດຕາ 2
ແບບຟອມ	ເຕ້ຍ
ຄວາມໄວຄວາມໄວ (r/ນາທີ)	1~34 (ທາງອອກ)
Drum ໂລຫະປະສົມທີ່ມີຄຸນນະພາບສູງ 38CrMoAIA nitride layer ຄວາມຫນາ 0.7mm, ຄວາມແຂງຂອງຫນ້າດິນ HV940, Ra0.4um
ປະເພດກະບອກສູບເຄື່ອງຈັກ	ອຸປະກອນ monolithic
ວິທີການເຮັດຄວາມຮ້ອນ	ວົງແຫວນຄວາມຮ້ອນອາລູມີນຽມ
ຈໍານວນພື້ນທີ່ເຮັດຄວາມຮ້ອນ	ພື້ນທີ່ 4
ພະລັງງານຄວາມຮ້ອນ (kw)	30Kw (11/4/6/8)
ຊ່ວງອຸນຫະພູມ (℃)	50 ~ 350 ℃
ຈໍານວນພື້ນທີ່ເຮັດຄວາມເຢັນ	3 ເມືອງ
ແກນໄຫຼລວມ	45 #, ພື້ນຜິວພາຍໃນທີ່ເຄືອບ chrome
passage coolant	ພັດລົມ 3X250w ຖືກເຮັດໃຫ້ເຢັນ
ເຄື່ອງເຮັດຄວາມເຢັນ	ອາກາດ
ການຮັບປະກັນຄຸນນະພາບ	ຊີວິດການບໍລິການຫຼາຍກວ່າ 10,000 ຊົ່ວໂມງ
ວິທີການຈັດການຂອງ drum ເຄື່ອງ	ຄວາມແຂງຂອງໂລຫະປະສົມສອງເທົ່າ HRC 55-62
2. ລະບົບຂັບຖ່າຍ ແລະ ລະບົບເລັ່ງຄວາມໄວ
ພະລັງງານມໍເຕີໄດຕົ້ນຕໍ	37kw, Shandong motor ຍີ່ຫໍ້ທີ່ມີຊື່ສຽງ
ວິທີການເຮັດວຽກຂອງມໍເຕີຕົ້ນຕໍ	ມໍເຕີ asynchronous ສາມເຟດ, ເຊື່ອມຕໍ່ໂດຍກົງກັບກ່ອງເກຍ, ມໍເຕີທີ່ມີຜູ້ຄວບຄຸມການແປງຄວາມຖີ່ຂອງຕົວປ່ຽນແປງ
ຄວາມໄວຂອງເຄື່ອງຈັກຕົ້ນຕໍຂັບຕົ້ນຕໍ	30-1400r/ນາທີ
ຍີ່ຫໍ້ຂອງກ່ອງເກຍ	ກ່ອງເກຍບິດແນວຕັ້ງສູງ, ເກຍແຂ້ວແຂງ
ລໍ້ເກຍ	ການປິ່ນປົວດ້ວຍໄນໂຕຣເຈນ infiltration, ອຸປະກອນການເກຍແມ່ນ 20CrMoTi
ກ່ອງປີ້ວຽກ	ສອງ shafts ຫຼຸດຜ່ອນກ່ອງແຈກຢາຍແມ່ນຂັບເຄື່ອນໂດຍ taical gears
ໂໝດຄວບຄຸມຄວາມໄວຂອງມໍເຕີຫຼັກ	ກົດລະບຽບຄວາມໄວ AC
3. ລະບົບສູບສູນຍາກາດ
ປະເພດ	ສູບສູນຍາກາດວົງແຫວນນ້ໍາ
ພະລັງງານຂອງມໍເຕີ	3kw
ຮູບແບບການເຮັດວຽກຂອງມໍເຕີ	ມໍເຕີ asynchronous ສາມເຟດ
ລະດັບສູນຍາກາດ	0~-0.8pa
ສູບສູນຍາກາດ	ອັດຕາການລະບາຍ: 60m³ / h

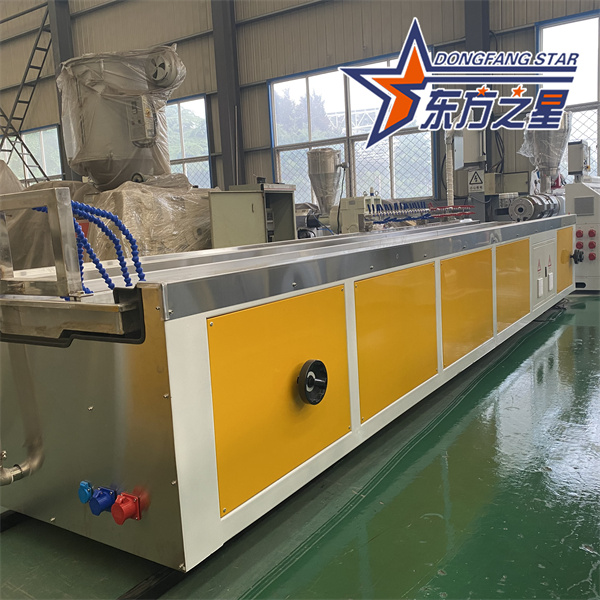

1. 240 ຕາຕະລາງການຕັ້ງຄ່າສູນຍາກາດ

ຂະໜາດ (ມມ)	400012001475mm (ລວມທັງຂະຫນາດຂອງລົດໄຟຄູ່ມື)
ວັດສະດຸແຜ່ນນ້ໍາ	ສະແຕນເລດ
ຈໍານວນຂອງ nozzle ອາກາດແລະ nozzle ນ້ໍາ	ປະມານ 60
ຍ້າຍມໍເຕີກ່ອນແລະຫຼັງ	0.75KW (1 ຊຸດ)
ປ້ຳນ້ຳ	3KW
ປະເພດປັ໊ມສູນຍາກາດ	ປັ໊ມສູນຍາກາດວົງແຫວນນ້ໍາ
ພະລັງງານປັ໊ມສູນຍາກາດ	ສອງ, 4kw
ລະດັບສູນຍາກາດ (Mpa)	0~-0.8pa
ຕໍາແຫນ່ງແລະຮູບແບບການເຊື່ອມຕໍ່ຂອງ nozzle vapor ນ້ໍາ	ສະຖານທີ່: ທັງສອງດ້ານຂອງຂັ້ນຕອນການຕັ້ງຄ່າ: ປະເພດຄົງທີ່
ຮູບແບບການປັບລະດັບຄວາມສູງສູນກາງ	ຄູ່ມືການໃຊ້ແມ່ທ້ອງ Cochlear
ຕູ້ຄວບຄຸມ	1, ການດໍາເນີນງານງ່າຍດາຍ. 2, ຮັບຮູ້ຕາຕະລາງການຕັ້ງຄ່າກ່ອນ ແລະຫຼັງການປັບໄຟຟ້າ, ການປັບຂຶ້ນ ແລະລົງດ້ວຍມື. 3, ເຄື່ອງໃຊ້ໄຟຟ້າແມ່ນເຮັດຈາກ Chint 4, ມໍເຕີທັງໝົດມີການປ້ອງກັນການໂຫຼດຫຼາຍເກີນໄປ.
ປະລິມານແລະປະລິມານຂອງຖັງນ້ໍາ	ປະມານ 150L

ຕົວກໍານົດການສະເພາະທົ່ວໄປ

ການສະຫນອງນ້ໍາອັດຕະໂນມັດແລະການຄວບຄຸມການລະບາຍນ້ໍາ

ຕາຕະລາງສູນຍາກາດ 1

ຍ້າຍ 700mm ມມແລະໄປຂ້າງຫນ້າ

ຊ້າຍແລະຂວາປັບລະອຽດ± 30mm

ແຜ່ນນ້ໍາແມ່ນເຮັດດ້ວຍສະແຕນເລດ

ທໍ່ພາຍນອກແລະອຸປະກອນແມ່ນງ່າຍທີ່ຈະຕິດຕັ້ງແລະ overhaul ໄດ້ຢ່າງງ່າຍດາຍ.

ທໍ່ນອກທັງຫມົດສໍາລັບການສະຫນອງນ້ໍາແລະການລະບາຍນ້ໍາແມ່ນເຮັດດ້ວຍທໍ່ເຫຼັກກ້າ galvanized ຂະຫນາດ 1 "-2".

ຮູບລັກສະນະທີ່ດີ

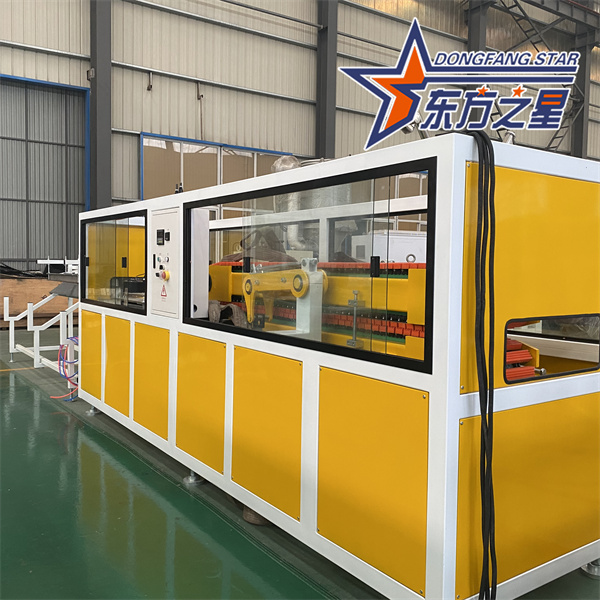

2. ລົດໄຖນາກວາດເວັບ

ຍາວ, X ແລະກວ້າງ (ມມ)	1800mm x 1500mm x 1700mm
ຄວາມໄວຂອງແຮງດຶງ (m / min) ດຶງແຖບດຶງສູງສຸດ	0.8-5 m / ນາທີ 4000 ນ
ພະລັງງານມໍເຕີດຶງ (kw)	2.2kw x 1
ຕິດຕາມທາງ	ນິວເມຕິກ
ໂໝດການເຊື່ອມຕໍ່ມໍເຕີ	ການເຊື່ອມຕໍ່ດາວ
ຈໍານວນຂອງມໍເຕີ	1
ຄວາມໄວມໍເຕີ	10 ~ 1450r / ນາທີ
ຕິດຕາມຄວາມຍາວທີ່ມີປະສິດທິພາບ	1500 ມມ
ກົດລະບຽບຄວາມໄວມໍເຕີ	ມໍເຕີ AC, ລະບຽບການຄວາມໄວ inverter
ຮູບແບບການເຊື່ອມຕໍ່ຂອງຢາງແລະຕິດຕາມ	ເຊື່ອມຕໍ່ໄວໂດຍສະກູ, ງ່າຍທີ່ຈະຕິດຕັ້ງແລະເອົາອອກ
ລັກສະນະຂອງຕັນ traction	ສົມທົບກັບທ່ອນໄມ້ຢາງແລະເຫຼັກ Q235A, ມີຄວາມທົນທານທີ່ດີແລະທົນທານຕໍ່ການສວມໃສ່
clammode ຂອງໂຫມດ	ການຄວບຄຸມ pneumatic
ຄວາມສູງສູນກາງຂອງລົດໄຖນາ	1000 ± 50 ມມ, ປັບໄດ້, ຄວາມໄວ traction synchronous.
ຄວາມກົດດັນອາກາດທີ່ຖືກບີບອັດ	0.5~0.7Mpa
ວິທີການ refueling ລະບົບຕ່ອງໂສ້	ການເພີ່ມຄູ່ມື
ຕູ້ຄວບຄຸມ ກະບອກສູບ & ຊິ້ນສ່ວນ pneumatic	ພາກສ່ວນໄຟຟ້າ: Chint ກະບອກສູບແມ່ນໃຊ້ໂດຍ Yadke
ທຸກໆຊິ້ນສ່ວນ pneumatic: Yadker × ຕົວຄວບຄຸມລົດໄຖນາຢູ່ໃນກະດານຄວບຄຸມສູນຍາກາດ × ປະຕູ ແລະ ກ່ອງຢູ່ດ້ານທີ່ຍັງເຫຼືອແມ່ນຜະລິດດ້ວຍແຜ່ນເຫຼັກໜາ 1.5 ມມ. × ຮູບລັກສະນະຂອງລົດໄຖນາແມ່ນສວຍງາມ.

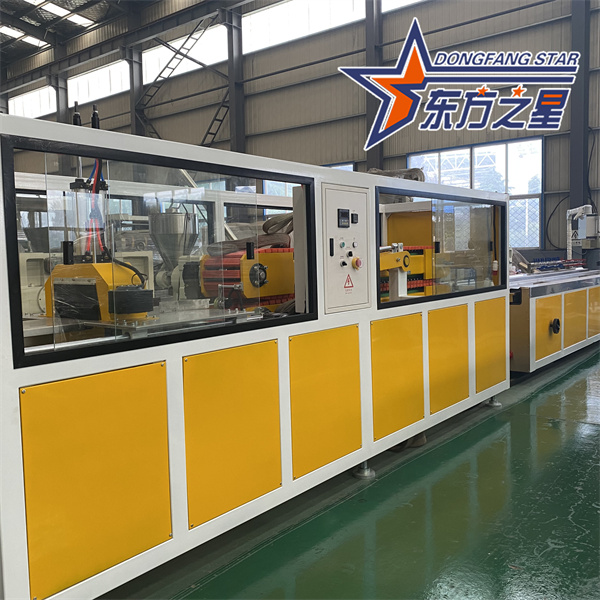

ເຄື່ອງປະສົມປະສານການຕັດອັດຕະໂນມັດ

3. ເຄື່ອງຕັດ: 1,200 MM X 1160 MM X 1600 MM
ຮູບແບບຄວາມກົດດັນ ການຕັດຄວາມຖືກຕ້ອງ ຕັດຄວາມສູງ ຕັດພະລັງງານມໍເຕີ	ວົງຈອນນິວເມຕິກ ≤2ມມ ≤150ມມ 1.5 kw
ຄວາມກວ້າງຂອງການຕັດສູງສຸດ	260 ມມ
ວິທີການແມັດ	ສະຫຼັບ photoelectric
ຄວາມກົດດັນການບີບອັດອາກາດ	0.5~0.7Mpa
